Проточные вертикальный воздухосборник А1И, изготавливаемый по типовой серии 5.903-20, применяется для сбора воздушных скоплений, перемещающихся в среде теплоснабжения, отопления и систем вентиляции.
Вертикальный воздухосборник А1И: конструктивные особенности

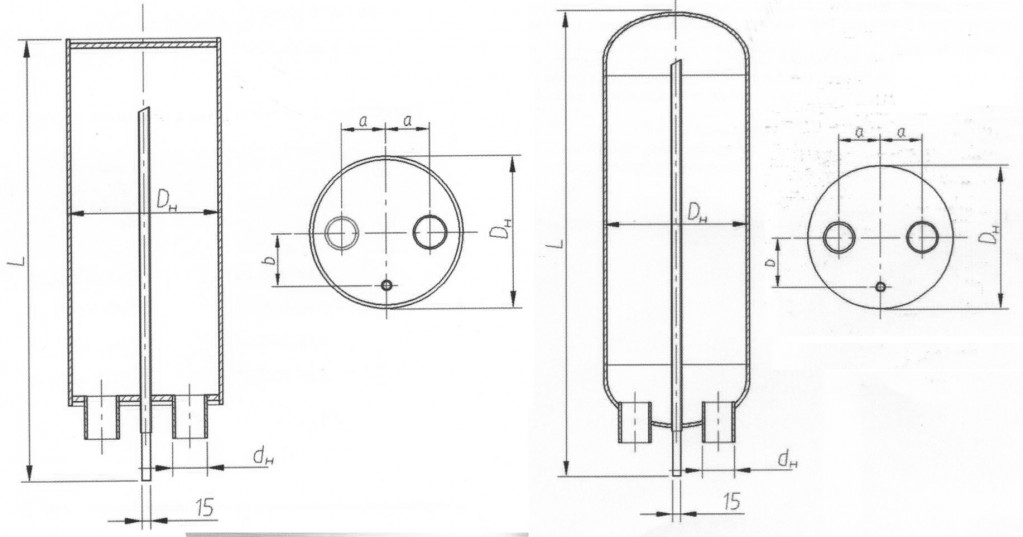

Верхнее днище вертикального воздухосборника глухое, а в нижнее вварены патрубки для подвода и отвода теплоносителя и трубка для удаления воздуха, верхний конец которой введен в полость воздухосборника.
Вертикальные воздухосборники устанавливаются в высших точках вертикальных магистральных трубопроводов (главных стояков) с условным диаметров от 40 до 150 мм.
Параметры рабочей среды
Тип днища: плоское или эллиптическое
Рабочее давление: до 1,2 МПа (12 кгс/с2) — эллиптическое днище, 0,6 МПа (6 кгс/с2) и до 1,2 МПа (12 кгс/с2) — плоское днище.
Температура рабочей среды: до 150°С
Вертикальный воздухосборник: основные технические характеристики
Воздухосборники проточные вертикальные с плоскими днищами А1И 021.000 Ру=0,6 Мпа
|
Наименование |
Условный проход трубопровода, мм |
Предельный расход теплоносителя в трубопроводе, кг/ч |
Масса, кг |
Дн, мм |
|
А1И 021.000 |
40; 50; 65 |
10000 |
25,5 |
273 |
|
А1И 021.000-01 |
65; 80; 100 |
13800 |
43,6 |
325 |
|
А1И 021.000-02 |
100; 150 |
24500 |
87 |
426 |
Вертикальные проточные с плоскими днищами А1И 022.000 Ру= 1,2МПа
|
Наименование |
Условный проход трубопровода, мм |
Предельный расход теплоносителя в трубопроводе, кг/ч |
Масса, кг |
Дн, мм |
|
А1И 022.000 |
40; 50; 65 |
10000 |
30,7 |
273 |
|
А1И 022.000-01 |
65; 80; 100 |
13800 |
52,2 |
325 |
|
А1И 022.000-02 |
100; 150 |
24500 |
102,2 |
426 |
Вертикальные проточные с эллиптическими днищами А1И 018.000 Ру= 1,2 МПа
|
Наименование |
Условный проход трубопровода, мм |
Предельный расход теплоносителя в трубопроводе, кг/ч |
Масса, кг |
Дн, мм |
|
А1И 018.000 |
40; 50; 65 |
10000 |
18,3 |
273 |
|
А1И 018.000-01 |
65; 80; 100 |
13800 |
30,4 |
325 |
|
А1И 018.000-02 |
100; 150 |
24500 |
55,8 |
426 |
Производство вертикальных воздухосборников осуществляется в соответствии с типовой конструкторской документацией серии 5.903-2 и 5.903-20, а также ТУ завода-изготовителя.
Продукция сертифицирована, проходит гидравлические испытания на производстве. Воздухосборники с эллиптическими днищами испытываются пробным давлением 1,8 МПа, а с плоскими — соответственно 0,9 МПа и 1,8 МПа.
Так же ознакомьтесь с сопутствующим оборудованием:
Возможно изготовление нестандартных позиций воздухосборников и ресиверов на заказ. Дополнительная информация у менеджеров компании по многоканальному телефону (343) 213-88-89.
