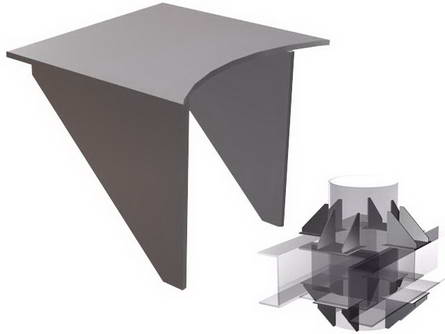

Опоры неподвижные лобовые четырёхупорные Т5
Опоры неподвижные лобовые четырёхупорные Т5 предназначены для крепления стальных технологических трубопроводов различного назначения с наружным диаметром DN от 133 до 1420мм. Изготавливаются в соответствии с ТУ3680-001-04698606-04 «Опоры трубопроводов. Технические условия» (аналог серия 4.903-10 выпуск 4).Пример условного обозначения: Т5.05
Материал изготовления: ст.3, холодное исполнение – ст.09Г2С
| Обозначение |
Наружный диаметр, Dн |
Длина, мм |
Высота, мм |
Ширина, мм |
Масса, кг |
| Опоры неподвижные лобовые четырёхупорные Т5.02 |
133 |
110 |
260 |
80 |
8,8 |
| Опоры неподвижные лобовые четырёхупорные Т5.03 |
159 |
112 |
320 |
90 |
13,2 |
| Опоры неподвижные лобовые четырёхупорные Т5.04 |
194 |
112 |
360 |
100 |
13,7 |
| Опоры неподвижные лобовые четырёхупорные Т5.05 |
219 |
152 |
420 |
120 |
23,3 |
| Опоры неподвижные лобовые четырёхупорные Т5.06 |
273 |
152 |
480 |
120 |
22,5 |
| Опоры неподвижные лобовые четырёхупорные Т5.07 |
325 |
162 |
530 |
120 |
25,2 |
| Опоры неподвижные лобовые четырёхупорные Т5.08 |
377 |
162 |
580 |
140 |
28,3 |
| Опоры неподвижные лобовые четырёхупорные Т5.09 |
426 |
196 |
660 |
150 |
53,4 |
| Опоры неподвижные лобовые четырёхупорные Т5.10 |
480 |
196 |
720 |
180 |
53,8 |
| Опоры неподвижные лобовые четырёхупорные Т5.11 |
530 |
226 |
770 |
200 |
54,5 |
| Опоры неподвижные лобовые четырёхупорные Т5.12 |
630 |
226 |
870 |
240 |
57,7 |
| Опоры неподвижные лобовые четырёхупорные Т5.13 |
720 |
266 |
960 |
280 |
76,8 |
| Опоры неподвижные лобовые четырёхупорные Т5.14 |
820 |
266 |
1060 |
300 |
80 |
| Опоры неподвижные лобовые четырёхупорные Т5.15 |
920 |
266 |
1160 |
320 |
84,8 |
| Опоры неподвижные лобовые четырёхупорные Т5.16 |
1020 |
285 |
1260 |
360 |
97,6 |
| Опоры неподвижные лобовые четырёхупорные Т5.17 |
1220 |
336 |
1480 |
400 |
117,6 |
| Опоры неподвижные лобовые четырёхупорные Т5.18 |
1420 |
336 |
1680 |
500 |
132 |

|
